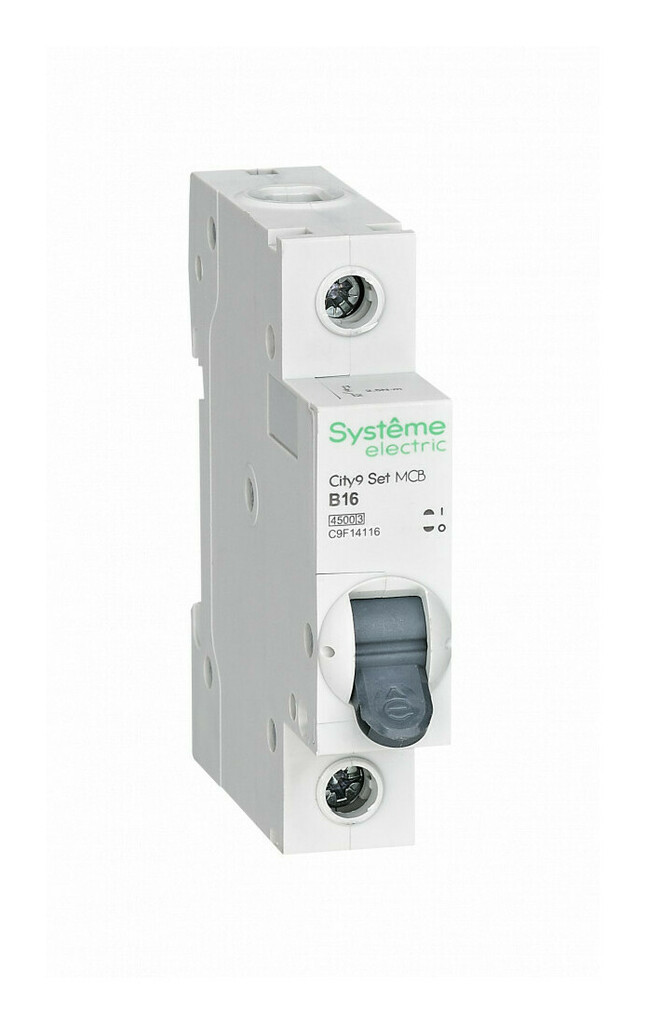

Автоматический выключатель 1P 16А (B) 4.5кА City9 Set SE

Автоматический выключатель 1P 16А (B) 4.5кА City9 Set SE от Schneider Electric предназначен для защиты однофазных электрических цепей с номинальным током 16 ампер. Этот выключатель обеспечивает защиту от коротких замыканий и перегрузок, что делает его идеальным выбором для цепей с резистивными нагрузками, такими как освещение, обогреватели и другие устройства, не имеющие пиковых пусковых токов.

Основные характеристики:
Полярность: 1P (Один полюс). Выключатель разрывает один полюс цепи, что подходит для однофазных электрических цепей, что делает его идеальным выбором для большинства бытовых и маломощных промышленных объектов.

Номинальный ток: 16 А. Это максимальный ток, который может безопасно пропускать автоматический выключатель без срабатывания. Если ток в цепи превышает этот предел, выключатель автоматически разрывает цепь, предотвращая перегрузки и повреждения проводки и оборудования.

Тип кривой срабатывания: B. Кривая срабатывания типа B срабатывает при токах, превышающих 3-5 раз от номинала (в данном случае от 48 до 80 ампер). Это делает его идеальным для защиты цепей с резистивными нагрузками, такими как освещение, обогревательные устройства и другие приборы, не имеющие сильных пиковых токов при включении. Кривая B минимизирует ложные срабатывания, что важно для этих типов устройств.

Максимальный ток короткого замыкания (Icn): 4,5 кА. Этот автоматический выключатель способен безопасно разорвать цепь при коротком замыкании с током до 4,5 кА, что обеспечит надежную защиту от аварийных ситуаций, таких как короткие замыкания, и предотвратит повреждения проводки.

Применение:
Промышленные объекты, где требуется защита однофазных цепей с номинальным током 16 ампер, например, для освещения, электроприборов и отопительных систем.

Жилые и коммерческие здания, где необходимо защитить электрические цепи с током до 16 ампер, такие как цепи освещения, розеточные группы и устройства с малым пусковым током.

Цепи с резистивными нагрузками, такие как обогреватели, электроплиты, светильники и другие устройства, которые не требуют большого пускового тока.

Распределительные щиты и панели, где необходимо защитить однофазные цепи с током до 16 ампер.

Особенности и преимущества:
Надежная защита: Автоматический выключатель защищает цепь от коротких замыканий и перегрузок, предотвращая повреждения проводки и оборудования.

Кривая срабатывания типа B: Эта кривая срабатывания идеально подходит для цепей с резистивными нагрузками, такими как освещение и обогреватели, минимизируя ложные срабатывания.

Простота монтажа: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что облегчает монтаж в распределительные щиты и панели.

Компактные размеры: Выключатель имеет компактные размеры, что позволяет эффективно использовать пространство в распределительных щитах и панелях.

Высокая стойкость к коротким замыканиям: Ток короткого замыкания до 4,5 кА позволяет устройству эффективно защищать систему от аварийных ситуаций, таких как короткие замыкания.

Номинальное напряжение:
Этот автоматический выключатель предназначен для работы с однофазной системой на 230 В (переменный ток), что является стандартом для большинства бытовых и маломощных промышленных установок.

Монтаж и обслуживание:
Монтаж: Выключатель устанавливается на стандартную DIN-рейку 35 мм, что упрощает монтаж в распределительные щиты и панели.

Обслуживание: Автоматический выключатель требует минимального обслуживания. В случае срабатывания устройства можно использовать индикатор сработавшего состояния, чтобы выяснить причину срабатывания и устранить проблему.

Заключение:
Автоматический выключатель 1P 16А (B) 4.5кА City9 Set SE от Schneider Electric — это надежное устройство для защиты однофазных цепей с номинальным током 16 ампер. С кривой срабатывания типа B и максимальным током короткого замыкания 4,5 кА, он идеально подходит для цепей с резистивными нагрузками, такими как освещение и обогреватели, где пиковые токи при включении невелики. Этот выключатель обеспечит надежную защиту от перегрузок и коротких замыканий, минимизируя ложные срабатывания.
